Pour inspecter une canalisation de 100 mm de diamètre sur 30 à 40 mètres, il faut un jonc semi-rigide renforcé de 7 à 9 mm de diamètre, associé à un centreur. Un câble souple de 5 mm s'enroule dans le conduit avant d'atteindre ces distances. Cette règle vaut pour les réseaux d'assainissement comme pour les canalisations hydrauliques d'une piscine.
Pourquoi l'épaisseur du jonc décide de la portée
Sur une inspection de canalisation, la caméra avance grâce à la poussée du jonc, pas grâce à un moteur embarqué. Plus la distance augmente, plus le jonc travaille en compression axiale. Passé un certain seuil, il flambe : il se plie et s'enroule dans le conduit au lieu de pousser la tête vers l'avant.
L'épaisseur du jonc, sa matière et sa rigidité déterminent ce seuil. Un jonc fin et souple se guide facilement dans les coudes serrés, mais il perd sa force de poussée sur 30 ou 40 mètres.
En diamètre 100, la marge est réduite. Le conduit guide la tête, mais il n'empêche pas le jonc de se replier sur lui-même s'il est trop souple. C'est le compromis à trouver entre souplesse de guidage et tenue au flambage.
30 à 40 mètres en DN 100 : ce que change un jonc de 7 à 9 mm

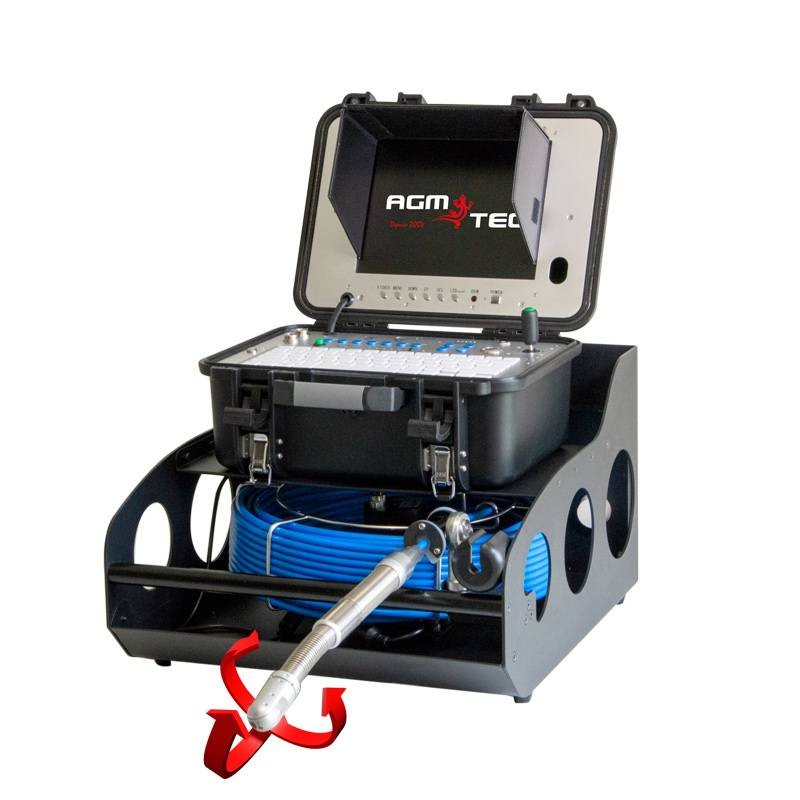

La Tubicam R23 d'AGM TEC, fabricant français basé à Bessières (31), est proposée en touret de 30 ou 40 mètres. Elle utilise un jonc semi-rigide renforcé qui conserve la poussée axiale sur ces longueurs.
Le gain ne vient pas seulement du diamètre. Une âme en fibre de verre renforcée reprend la compression sans prendre de courbure parasite. C'est ce qui distingue un jonc d'inspection d'un simple câble vidéo.
| Critère | Jonc souple (environ 5 mm) | Jonc semi-rigide renforcé (7 à 9 mm) |
|---|---|---|
| Portée avant enroulement | Enroulement dès 15 m environ | Poussée tenue jusqu'à 40 m selon le conduit |
| Tenue au flambage | Faible | Élevée |
| Comportement dans les coudes serrés | Suit le coude sans effort | Plus raide, guidage à soigner |
| Centrage dans le DN 100 | Tête proche du radier | Centreur recommandé |
Centreur ou boule de guidage : quand faut-il les ajouter ?
En diamètre 100, le centreur est presque toujours utile. Une boule de guidage ou un hérisson à brosses surélève la tête au-dessus des dépôts du radier. La caméra glisse mieux et l'image reste exploitable.
Un hérisson à brosses maintient la tête dans l'axe du conduit. Sur une canalisation de piscine, il aide aussi à franchir les zones partiellement obstruées sans forcer sur le jonc.
Le choix dépend du diagnostic attendu : localiser une fissure, repérer un branchement ou contrôler un tronçon avant travaux n'appellent pas le même équipement.
- Maintien de la tête dans l'axe du conduit
- Glisse au-dessus des boues et des dépôts du radier
- Moins d'accrochages dans les joints et les changements de section
- Image plus stable, donc lecture plus facile au visionnage
Ce qui limite la poussée même avec le bon jonc
Le jonc n'est qu'un facteur. Trois situations réduisent la portée : les coudes à 90° en série, les contre-pentes où l'eau stagne, et les conduits déformés ou écrasés.
Sur les canalisations de piscine, les vannes, les regards et les changements de section obligent souvent à fractionner l'inspection depuis plusieurs points d'accès. La distance annoncée n'est alors pas la distance utile.
Un diagnostic fiable demande un passage complet, une vitesse de poussée régulière et un repérage des anomalies par rapport à un point de référence. C'est l'exploitation de l'enregistrement qui fait la valeur du compte rendu, pas la seule longueur de câble.
Avant de commander : les points à vérifier
La première étape consiste à mesurer la distance réelle entre deux points d'accès accessibles, pas la longueur théorique du réseau. Un regard intermédiaire change tout le cahier des charges.
La deuxième consiste à décrire le conduit : matière, diamètre intérieur, nombre de coudes, présence d'eau ou de dépôts. Ces éléments déterminent si un jonc de 7 à 9 mm suffit ou si l'inspection doit être scindée.
- Longueur de touret : 30 ou 40 m selon la distance entre points d'accès
- Diamètre de jonc : 7 à 9 mm pour rester dans la plage de poussée en DN 100
- Type de conduite : assainissement, ventilation, canalisation hydraulique de piscine
- Accessoires de guidage : boule, hérisson centreur, protections de regard
- Enregistrement : vidéo horodatée exploitable par le syndic ou le maître d'ouvrage
